UVLED固化設備在電子行業的作用和優勢
發布日期：2021-11-09 瀏覽次數：

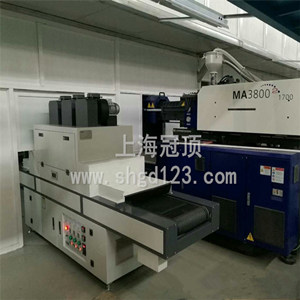

一：在國內UVLED線光源和傳送帶UVLED固化機,采用多項技術, UVLED線光源固化區域接近零溫升和無電磁輻射（EMC）,綜合成本最低,設計緊湊,使用簡單,經濟耐用,多功能等特點特別適合對一些EMC和溫度敏感的元件的固化,比如磁頭,手機元件,半導體芯片等。 消耗能量極少,一般無極燈,功率在幾KW等要求下uvled線光源只有幾十瓦,充分的發揮節能紫外固化特征。
1.手機元件裝配（相機鏡頭、聽筒、話筒,外殼,液晶模組,觸摸屏涂層等）
2.硬盤磁頭裝配（金線固定,軸承,線圈, 芯片粘接等）
3.DVD/數碼相機（透鏡,鏡頭粘接，電路板加固）
4.馬達及元件裝配 （導線,線圈固定，線圈末端固定,PTC/NTC元件粘接,保護變壓器磁芯）
5.半導體芯片（防潮濕保護涂層,晶元掩膜,晶元污染檢驗,紫外膠帶的曝光,晶 元拋光檢查）
6.傳感器生產（氣體傳感器，光電傳感器，光纖傳感器，光電編碼器等）
7.無源器件（波分復用器WDM,陣列光柵波導AWG,光分路器SPLITTER,光隔離器ISOLATOR,光耦合器COUPLOR等）,各種玻璃封裝結構粘接或是灌封,微小元件的固定等。
8.有源器件（同軸器件TOSA/ROSA/BOSA,VCSEL，激光準直器等）特別是FTTX低成本小型化塑料封裝結構
9.光纖光纜（外涂層,標記,粘接，光纖陀螺儀）
10.高分子化學(納米涂料,光固化樹脂,光敏劑,單體,UV油墨等)
二：UVLED點光源的特點：
體積小、使用壽命長、固化時間短、光強均勻、節能、電纜輸出，是傳統高壓汞燈式固化機的替代產品。
三：UVLED點光源的優勢：
1.熱輻射小,被照射產品的表面沒有溫度的升高
2.采用最新的高能量紫外線LED，快速完成紫外線膠水的固化，大幅度提高生產效率
3.減少耗材成本，LED設備耗材成本低，設備利用率高。
4.節能環保，LED電功率消耗低，使用時無需燈管預熱，瞬時達到100%的高功率，即開即用，365nm紫外光光電轉換效率高，而且不含有毒物質汞，也不會產生臭氧，是代替?zhèn)鹘y(tǒng)光源的一種更安全、更環保的選擇
5.小體積設計設備的安裝更加簡單，小照射頭設計,充分考慮精密生產的空間要求,使設備的安裝更加方便
6.設備可應用在不同的工藝，依據實際情況所需，定制UVLED光源。
7.獨特風扇散熱，快速把芯片熱量排出，提高功率輸出穩定性，延長LED使用壽命。
